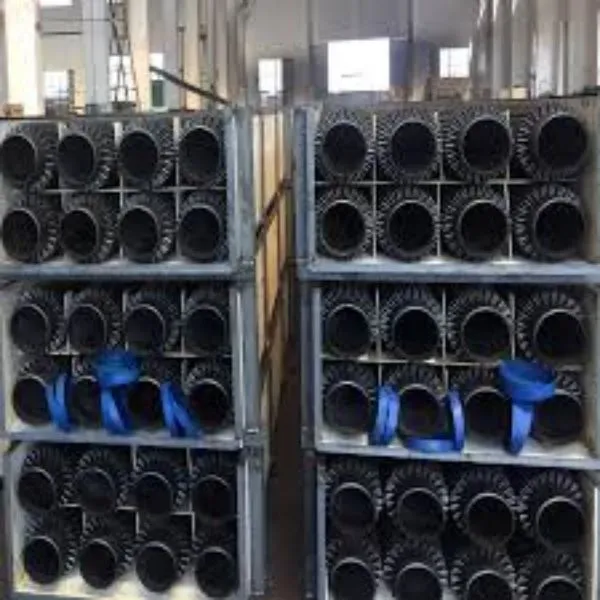

Ống có đinh, Ống có đinh, Ống có đầu đinh_Ống có vây
Mô tả sản phẩm
Ống studded là gì?
Ống đinh tán còn được gọi là ống đinh tán, ống đinh tán hoặc ống đinh tán. Ống có đinh tán được sử dụng thay thế cho ống có vây trong các bộ trao đổi nhiệt chủ yếu trong ngành hóa dầu nơi bề mặt tiếp xúc với sự ăn mòn và xâm thực đặc biệt của khí và hơi. Ống vây có đinh tán là loại bề mặt được hàn bằng điện trở có tần số tiêu chuẩn. Ống studded thường hàn các đinh tán carbon tròn trên các ống carbon, hợp kim hoặc thép không gỉ có đường kính từ 1,5" đến 12,75".
Làm thế nào để sản xuất ống studded?
Ống có đinh tán được chế tạo bằng thiết bị hàn đinh tán điện trở, thiết bị này đặc biệt tạo thành các đinh tán thành hàng xung quanh ống. Các Studs có thể được cung cấp với nhiều kích cỡ và hình dạng khác nhau. Kiểu sắp xếp các đinh tán trên ống cũng có thể thay đổi bằng cách thay đổi Số lượng đinh tán trên mỗi hàng xung quanh ống, khoảng cách giữa các hàng và liệu các đinh tán trong các hàng liền kề có bị lệch hay không. Cũng có thể áp dụng các đinh tán vào chỉ một bên của Ống hoặc áp dụng một số đinh tán Chiều cao khác nhau trong cùng một hàng. Các đinh tán được nạp bằng tay vào các điện cực và sau đó được hàn tự động. Quá trình hàn cho phép kết hợp bất kỳ loại đinh tán và ống nào, bao gồm carbon, hợp kim, thép không gỉ và hợp kim niken cao. Sau khi đóng đinh, ống thép hợp kim được giảm ứng suất theo các thông số kỹ thuật liên quan cho loại thép đó
Ưu điểm của ống studded:
Do Mặt cắt ngang tương đối dày hơn so với vây, ống Studded là một trong những bề mặt mở rộng mạnh nhất về mặt cơ học hiện có. Mặc dù độ bền có thể không được xem xét đối với hiệu suất Truyền nhiệt, nhưng nó có thể quan trọng khi ứng dụng yêu cầu bề mặt mở rộng để chịu trọng lượng của ống tại các giá đỡ hoặc khi có thể xảy ra lạm dụng cơ học nghiêm trọng trong quá trình vận hành hoặc trong quá trình làm sạch.
Cách sử dụng ống studded:
Các ứng dụng chủ yếu của ống studded là quá trình thu hồi nhiệt của ngành hóa dầu, trong lĩnh vực lò đối lưu, máy tạo chân không để xử lý hóa chất, đặc biệt được sử dụng trong các ứng dụng dầu khí. Ống có đinh tán có độ bền cao trong môi trường khắc nghiệt, chẳng hạn như các khu vực có khí quyển Axit Sulfuric, khiến nó rất hữu ích cho các ngành công nghiệp đã đề cập.
Kích thước và vật liệu ống studded:
|
Ống OD: |
25~355,6 (mm) |
1"~14"(NPS) |
|
Tường ống Thk.: |
3,5 ~ 28,6 (mm) |
0.14"~1.1" |
|
Chiều dài ống: |
Nhỏ hơn hoặc bằng 25,000 (mm) |
Nhỏ hơn hoặc bằng 82 ft |
|
Stud Dia.: |
6 ~ 25,4 (mm) |
0.23"~1" |
|
Chiều cao nghiên cứu: |
10~50,8 (mm) |
0.4"~2" |
|
Sân nghiên cứu: |
8~30 (mm) |
0.3"~1.2" |
|
Hình dạng đinh tán: |
Hình trụ, hình elip, hình tròn, loại thấu kính |
|
|
Góc nghiêng của bề mặt ống: |
Hàng dọc, góc cạnh, so le |
|
|
Chất liệu đinh tán: |
CS (loại phổ biến nhất là Q235B) SS (loại phổ biến nhất là AISI 304, 316, 409, 410, 321.347) A.S. |
|
|
Vật liệu ống: |
CS (loại phổ biến nhất là A106 Gr.B) SS (loại phổ biến nhất là TP304, 316, 321, 347 ) AS(loại phổ biến nhất là T/P5,9,11,22,91 ) |
|
|
* Bảng này được sử dụng làm hướng dẫn chung về khả năng của chúng tôi, vui lòng gọi cho chúng tôi nếu có bất kỳ trường hợp tùy chỉnh nào khác. |
||
Chất liệu đinh tán: Thép carbon ASTM A510 loại 1005 đến 1010. Thép hợp kim thường được sử dụng trong đinh tán thép.
ASTM A193 Lớp: B6, B6X, B8, B8a, B8M, B8C, v.v. AISI 304, 316, 410, 347, 321
Các đinh tán được sắp xếp thành hàng so le (vòng).
Tất cả sự kết hợp vật liệu ống và đinh tán có thể được sản xuất: Thép carbon, thép không gỉ và hợp kim.
Chúng tôi có thể sản xuất một số lượng lớn các tổ hợp ống / đinh tán bằng thép, bao gồm thép Carbon, thép không gỉ và các hợp kim thép khác.
Sự kết hợp của ống stud bao gồm các loại thép Carbon khác nhau phải được xử lý nhiệt. Chúng tôi thực hiện điều này tại chỗ bằng lò PWHT
